Flow Smooth Sykkeenvaimentimet varten virtauksen ja paineen

Pienien sykkeenvaimentimien ominaisuudet

Virtauksen vakauttaminen
Ovat erinomaisia virtauksen tasaamiseen
Korkeat paineet alhaisin kustannuksin

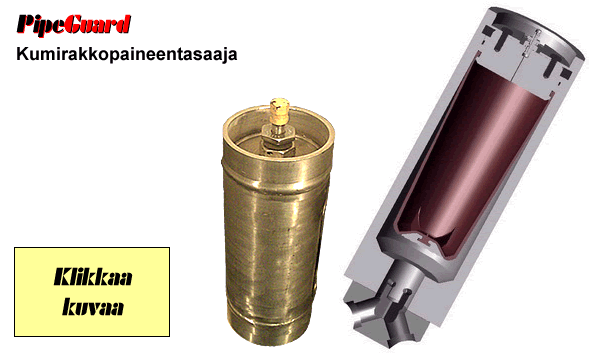

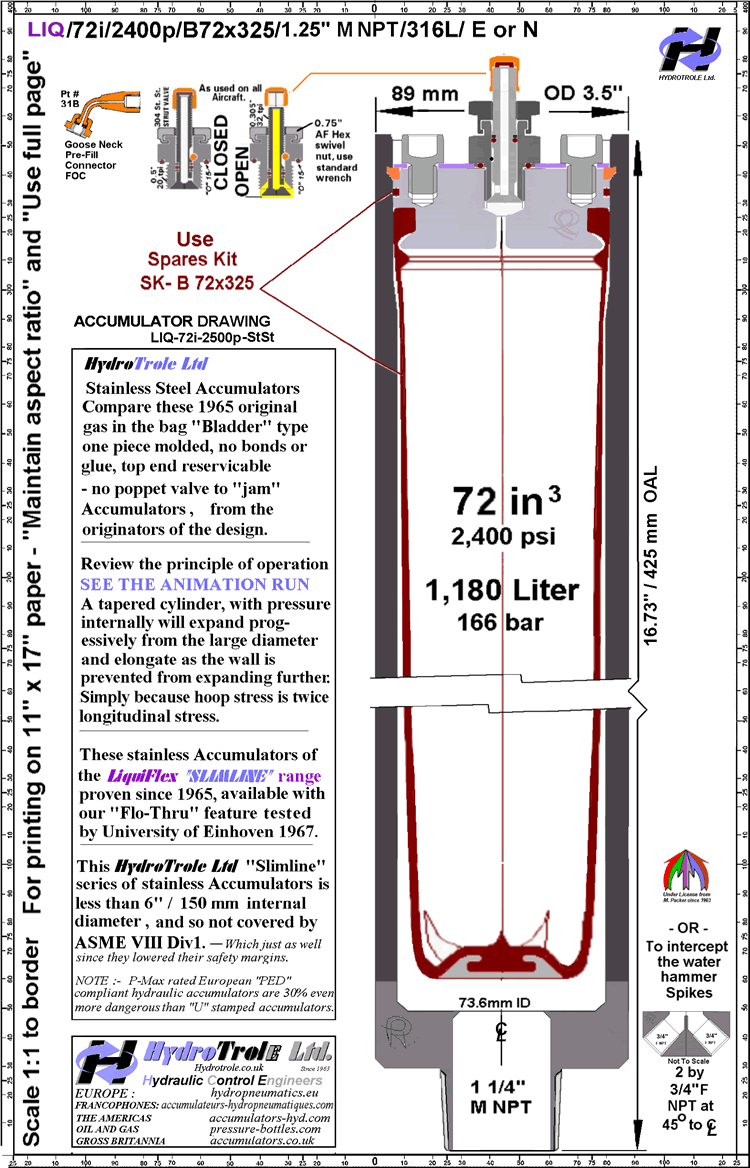

”PipeGuard ” kapearakenteiset sykkeenvaimentimet ovat erittäin hintakilpailukykyisiä korkeapainekäyttökohteissa.
Meriolosuhteisiin soveltuva
Haponkestävä teräs rakenteet ovat erinomaisia meriöljynporaus ja kaasunvalvonta järjestelmissä.
Suuri yhtenäisyys
Kaasupussi ”rakko” tässä rakenteessa on saumaton yhtenäinen valukappale; suuri yhteensopivuus ja yhtenäisyys.

Yleinen elastomeerivalikoima MEMBRANO_FLEX LTD:ltä ( LDI Ltd:n yksikkö).
Tietolähteet: painojulkaisu KEVIN-TECH ( Kevin Bebbin teknilliset muistiinpanot)
Talon omaa kokemusta vuodesta 1963 alkaen. Elastomeeriyhdistelmien lisäaineet ovat LDI Ltd:in valitsemia, joilla vaikutetaan fyysisiin ominaisuuksiin. Tietoa antavat myös Rubber & Plastics Research Association (RAPRA) ja muut vastaavat instanssit.

Plastisoinin kovettumattomassa / epäpolymeroidussa tilassa, ilman pitkiä öljyalkydejä, siirretään / ruiskutetaan helposti jopa etäisyyksiin yli 3 kertaa kappaleen läpimitta.

Ristilinkitetyssä polymeeritilassa saavutetaan:
1. Rikkoontumispituus saavutetaan 600%:ssa
2. UTS (ultimate tensile strength) lujuus suurempi kuin 140 bar
3. IRH (international rubber hardness) “A” asteikon kovuus 55–60
4. Hyvä tiivistysominaisuus tiivistepinnoissa
5. Liukenemattomien pehmentimien käyttö – ts. ristilinkittää kovettuvan materiaalin.
6. Ei rikkiä
Valittavat materiaalit
LDI:lla ei ole materiaalinvalintainsinöörejä. Varmistakaa kemiallinen kestävyys käytössä olevista O-renkaista, tiivisteistä, venttiilikalvoista, männäntiivisteistä, mistä teillä on hyviä käyttökokemuksia.
Pidempi käyttöikä
Sykkeenvaimentimen antiekstruusiolevy ei voi jumittua kuten tyviohjatussa lautasventtiilissä.

Standardikokoluokat ja rakennepaineet pienille matalapaine kaasutäytettäville rakkopaineentasaimille.
Tyyppi / tilauskoodi	Koko	Rakennepaine @ 93 C	Liittimet (pump./järjestel.)	Standardi liittimet 45x45	Maks. laippakoko	Pituus ilman putkia	Leveys	Paino	Varaosasarjan numero
	(litraa)	(bar)				(mm)	(mm)	(kg)
PiG-**-	.016	240	1/8"x1/8"	NF	Flange/welding cost/weigh more than mini damper	104	44	1	B24x50 ?
PiG-SS-	.032	125	1/4"x1/4"	NF		165	35	2	B24x80 ?
PiG-SS-	.1	85	3/8"Fx1/4"	NF		152	60	2	B44x75 ?
PiG-SS-	.16	115				221	48	3	B36x120 ?
PiG-SS-	.25	85	1/2"Fx3/8"	NF	.75" (extra chg)	191	70	5	B57x98 ?
PiG-SS-	.33	105				264	60	4	B50x160 ?
PiG-SS-	.5	85	1/2"Fx3/8"	NF	1" (extra chg)	267	70	6	B57x171 ?
PiG-SS-	.5	85	3/4"Fx1/2"	NF	1.25" (extra chg)	290	73	5	B62x175 ?
PiG-SS-	.66	85	3/4"Fx1/2"	NF	1.5" (extra chg)	318	73	7	B62x207 ?
PiG-SS-	.75	125				315	73	7	B62x207 ?
PiG-SS-	1	50	3/4"Fx3/4"	NF	1/2" 300#	368	88	17	B72x255 ?

PTFE FLEXFLON kalvojen ominaisuudet

Syövyttävät kemikaalit

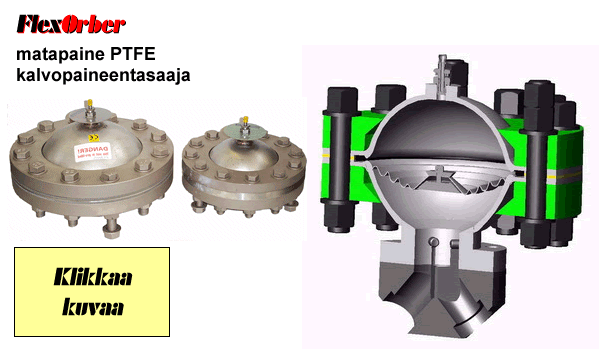

Soveltuu hyvin tavanomaisiin kemikaaliannostuspumppukäyttökohteisiin. FlexOrber LP sarjassa 12 erikokoista sykkeenvaimenninta tilavuusalueella 0.5 -16 l.
PTFE:n pakotusvastustus
PTFE / Teflon ® / Flexflon™ ovat jäykkiä vastustamattomia kalvomateriaaleja. FlexOrber sykkeenvaimennin vastustaa sykettä aiheuttaen virtauksen läpi vaimennuskammion.
Korkeampi taajuuskyky
Läpivirtaava ominaisuus aikaansaa reaktion volumetriselle virtausvaihtelulle ja mahdollistaa myös sykkeen korkealla taajuudella, mikä torjutaan ja vaimennetaan.
Paikalla pestävissä
FlexOrber matalapaine sykkeenvaimentimet ovat paikalla pestävissä ja läpi huuhdeltavissa erilaisilla kemikaaliyhdistelmillä.
Sileät pinnat
Paikalla pesu ja erikoiskiillotus mahdollistaa erikoisrakenteisen FlexOrber matalapaine sykkeenvaimentimien käytön elintarvike-, lääketeollisuuden ja nestekromatografia käyttökohteissa.

Standardikokoluokat ja rakennepaineet pienille matalapaine PTFE kalvopaineentasaimille.
Tyyppi / tilauskoodi	Koko	Rakennepaine @ 93 C	Liittimet (pump./järjestel.)	Standardi liittimet	Pituus ilman putkia	Leveys	Paino	Varaosasarja- numero
	(litraa)	(bar)			(mm)	(mm)	(kg)
SoG-SS	.5	52	1/2"M x	3/8"M	140	198	9	DW160
SoG-SS	1	34	3/4"M x	1/2"M	157	254	14	DW175
SoG-SS	1.25	62	3/4"M x	1/2"M	178	279	27	DW187
SoG-SS	1.64	32	1.0"M x	3/4"M	180	270	22	DW200
SoG-SS	2.5	28	1.25"M x	1.0"M	196	290	24	DW223
SoG-SS	3.8	35	1.5"M x	1.0"M	185	351	35	DW268
SoG-SS	5.7	48	2.0"M x	1.5"M	231	432	67	DW305

SECONDARY CONTAINMENT - HAZARD ALERT Featuring:

Soveltuu Sandwich- ja kaksoiskalvoannostuspumpuille
Korkeapaine prosessipumpuilla (varustettuna kalvonmurtumisen ilmaisulaitteilla) pumpataan kokoonpuristuvia nesteitä suurilla nestevirtaamilla. Nestevirtaamien välittäjänä käytetään Jacowski (t) Shock Surge sykkeenvaimentimia.
Räjähdysvaaralliset käyttökohteet
Läpivirtaavat FlexOrber rakenteet varustettuna useilla typpihuuhteluyhteillä ovat ihanteellisia räjähdysvaarallisille aineille.
Taajuusmuuttajakäytöt
API 675 pumppuja käytetään usein API 674 käyttökohteissa koska näissä on hermeettisesti tiivistetty rakenne. Virtauksen valvonta näissä annostuspumpuissa suoritetaan taajuusmuuttajilla. Vaihteleva nopeus aiheuttaa laajalla alueella pakottavia taajuuksia. Ainoastaan moniyhteinen läpivirtaava FlexOrber sykkeenvaimennin soveltuu näihin käyttökohteisiin.
Kalvovaihtoehdot
Katsokaa http://www.pulsation-damper.co.uk/Pulsation-damper-PTFE-Diaphragm-Stainless-housing-Low-Pressure.html ylhäällä oikealla kulmassa on kalvovaihtoehdot, jotka soveltuvat kaikkein kovimmista olosuhteista ultraherkkiin käyttökohteisiin sisältäen kaikki sykkeen vaimennus tarpeet.
Ei palkeita

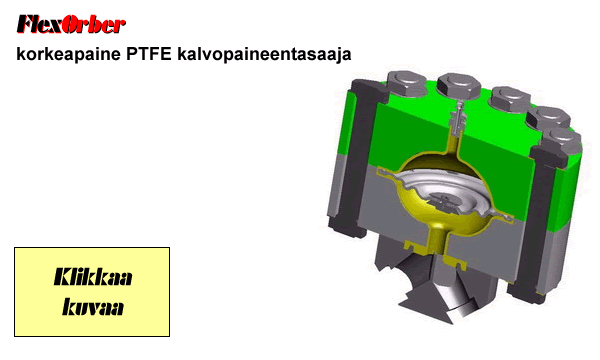

Pulseguard toimittaa usein paljetyyppisiä vaimentimia mutta luovin kalvorakenne on tasapintainen PTFE kalvorakenne, mikä on useimmiten suositeltu kalvorakenne FlexOrber korkeapaine sykkeenvaimentimissa.

Standardikokoluokat ja rakennepaineet pienille korkeapaine kumirakkopaineentasaimille.
Tyyppi / tilauskoodi	Koko	Rakennepaine @ 93 C	Liittimet (pump./järjestel.)	Pituus ilman putkia	Leveys	Paino	Varaosasarja- numero
	(litraa)	(bar)		(mm)	(mm)	(kg)
Flo-**	0.25	140	1/8"M x 1/8"M	135	152	11	DW85
Flo-SS	0.5	140	1/4"M x 1/4"M	135	160	14	DW93
Flo-SS	.11	140	3/8"M x 3/8"M	135	165	15	DW113
Flo-SS	.16	140	1/2"M x 1/2"M	135	178	16	DW127
Flo-SS	.008	207	1/8"M x 1/8"M	89	135	5	DW65
Flo-SS	.03	414	1/8"M x 1/8"M	142	160	11	DW85
Flo-SS	.05	276	1/4"M x 1/4"M	142	160	15	DW93

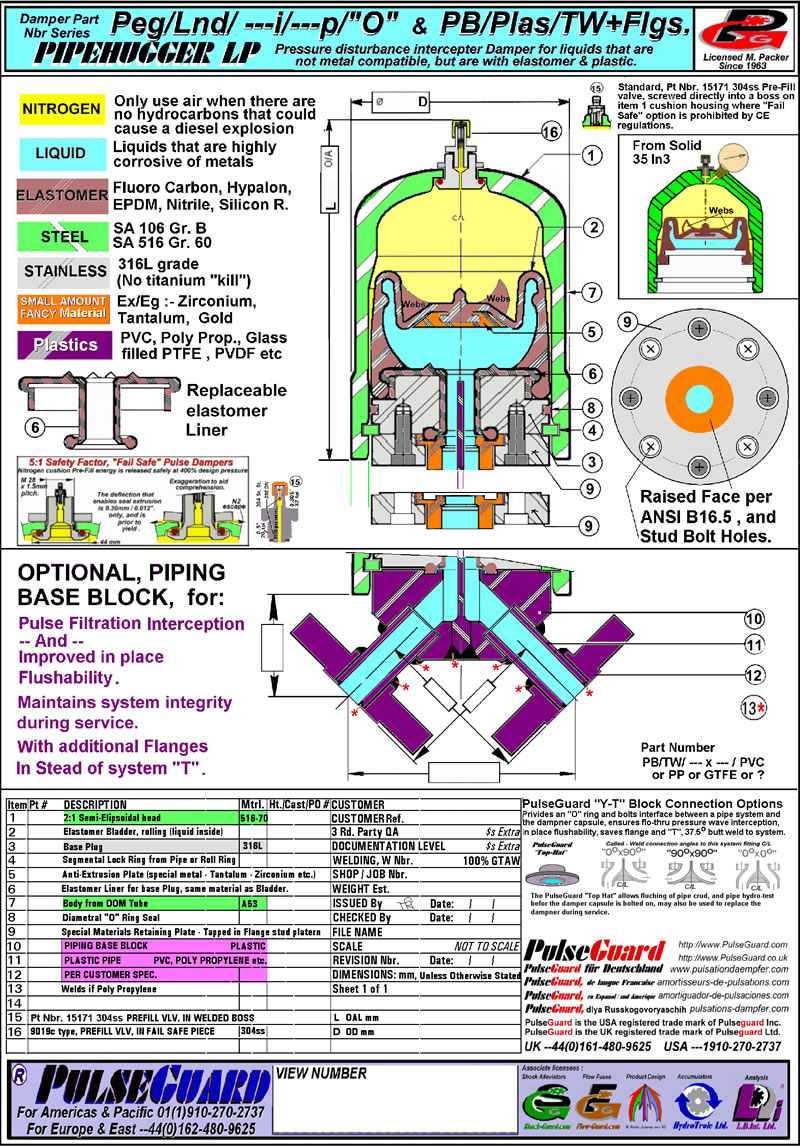

Suurikokoiset matalapainesykkeen- ja imupainevaimentimet

Painevaihteluiden eliminoiminen
Ensiluokan sykkeenvaimennin imupainevaihteluiden tasaamiseen. Erillinen imuyde mahdollistaa jatkuvan virtauksen erillisen paineyhteen kautta, mikä takaa tehokkaan paineentasaamisen.
Sykkeenvaimennuksen tehokkuus
Läpivirtaava sykkeenvaimennin vaimentaa huomattavasti tehokkaammin kuin yhdellä yhteellä varustettu sykkeenvaimennin.
Edullinen ratkaisu
Soveltuu vaikeille nesteille, koska ainoastaan pohja- ja antiekstruusiolevyt ovat nesteen kanssa tekemisessä. Pienet määrät erikoismateriaaleja kuten Alloy 20, Hastelloy, Titaani ja Zirconium lisäävät huomattavasti käytettävyyttä.
Estää kavitaation
Imupaineentasaajalla voimme estää kavitaation syntymisen, mikä on yleinen pumppujen rikkoontumisen syy.
Korkeataajuuksisen sykkeen eliminoiminen

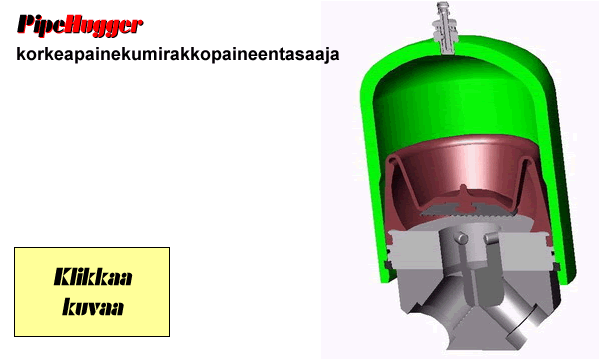

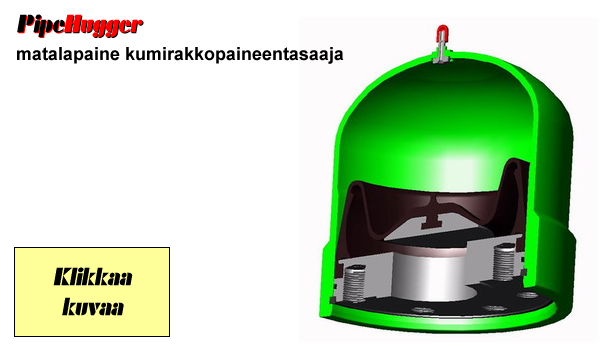

Korkeataajuuksinen syke ja akustinen resonanssi pitkissä putkistorakenteissa saadaan vaimennettua matala tai korkeapaine Pipehugger sykkeenvaimentimilla.

Standardikokoluokat ja rakennepaineet pienille matalapaine kumirakkopaineentasaimille.
Tyyppi / tilauskoodi	Koko	Rakennepaine @ 93 C	Liittimet (pump./järjestel.)	Yhteet	ANSI B16.5 Maks. laippakoko	Pituus ilman putkia	Leveys	Paino	Varaosasarja- numero
	(litraa)	(bar)				(mm)	(mm)	(kg)
PeG-**-	.16	100	1/8"x1/8"	NF	3/4" 600#	132	76	2	D64y42 ?
PeG-SS-	.33	100	3/8"x3/8"	NF	1/2" 150#	132	102	5	D85L ?
PeG-SS-	.66	100	1/2"x3/8"	NF	1/2" 300#	170	140	9	D115L ?
PeG-SS-	1	52	3/4"x1/2"	NF	1.0" 600#	175	152	8	D125y65 ?

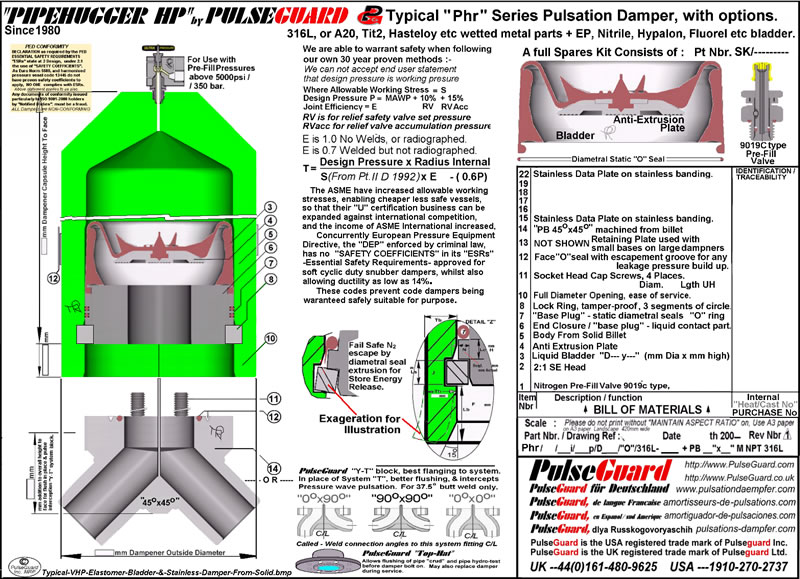

Suuret sykkeenvaimentimet korkeille paineille ja suurille taajuuksille

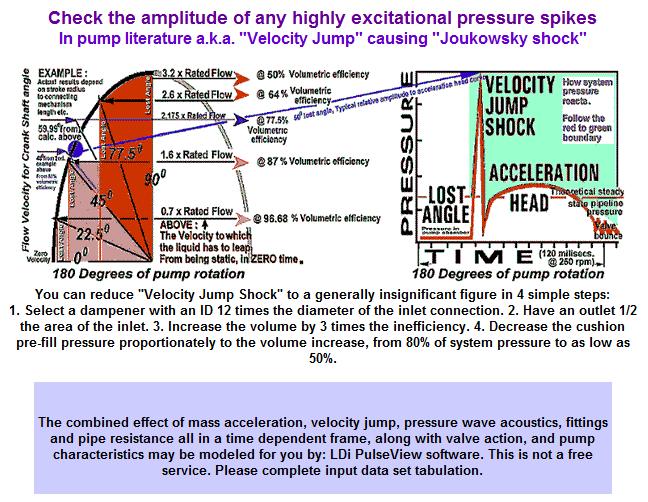

Sykehäviöt

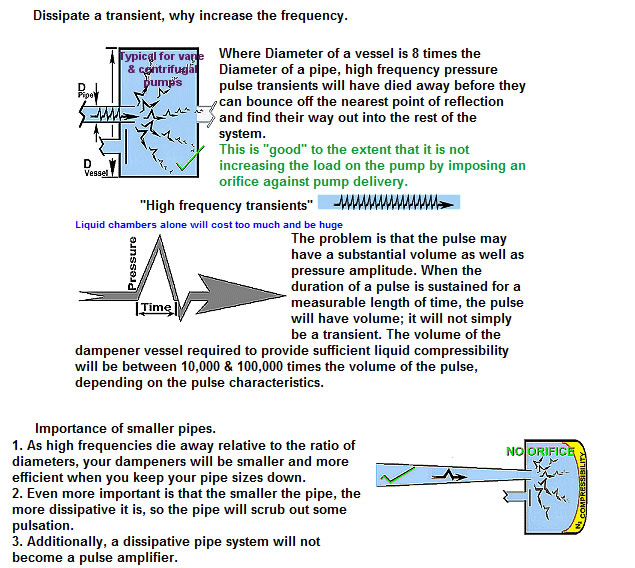

Painepiikin tullessa pienen aukon kautta suureen kammioon, paine tasaantuu ennen kuin saa kosketuksen säiliön seinämiin.
Varmatoiminen
Suuret ulkomitat mahdollistavat riittävän tilan erillisille imu- ja paineyhteille. Jatkuva läpivirtaus takaa tehokkaan sykkeenvaimennuksen.

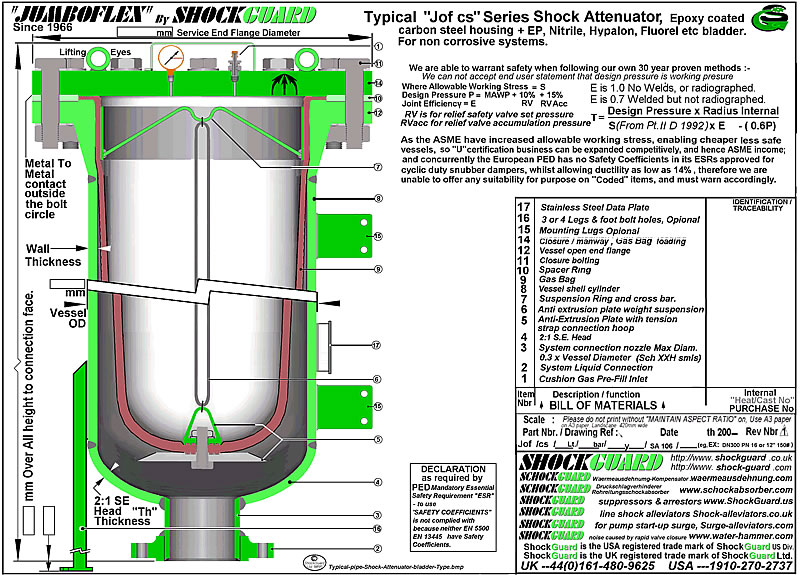

Kilpailukykyiset pesät
Prosessineste rakon sisällä ja ei ole tekemisissä vaimentimen pesän kanssa. Vaimentimen pesä voidaan rakentaa edullisesta epoksipinnoitetusta hiiliteräksestä.
Erikoissovellutukset

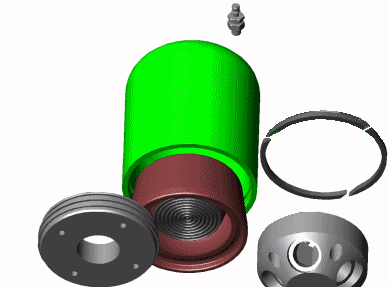

Soveltuu hyvin lietteille, slarreille ja kiintoaineita sisältäville nesteille. Kun rakko joustaa, se ravistaa kaiken kiintoaineen irti ja ei pakkaudu kakuksi vaimentimen seinämää vasten.
Virtauspulssit on suunnattu
Täydellä 180 ° virtaussuunnan muutoksella ohjataan virtauspulssit kohti joustavaa kalvoa.

Standardikokoluokat ja rakennepaineet pienille matalapaine kumirakkopaineentasaimille.
Tyyppi / tilauskoodi	Koko	Rakennepaine @ 93 C	ANSI B16.5 Maks. laippakoko	Liittimet (pump./järj.)	Standardi suuntaus 0x0 ja tyyppi	Pituus ilman putkia	Leveys	Paino	Varaosasarja- numero
	(litraa)	(bar)				(mm)	(mm)	(kg)
PHr-TW-**/8i-	.13	690	1/2" 2500	1/8"x1/8"	NF	170	102	6	D64y42 ?
PHr-TW-ss/18i-	.3	690	3/4" 2500	3/8"x3/8"	NF	222	114	15	D77y53 ?
PHr-TW-ss/40i	.66	248	1" 1500	1/2"x3/8"	NF	226	127	13	D100y60 ?
PHr-TW-ss/40i	.66	448	1" 2500	1/2"x1/2"	NF	279	150	24	D100y60 ?
PHr-TW-ss/61i	1	138	1/2" 600#	3/4"x1/2"	NF	249	168	22	D125y65 ?
PHr-TW-ss/61i	1	400	1/2" 1500#	3/4"x3/4"	NF	285	178	31	D125y65 ?
PHr-TW-ss/122i	2	138	3/4" 1500#	3/4"x3/4"	NF	239	168	20	D145y75 ?

Paksuille ja kiintoaineita sisältäville virtauksille

Letkupumppu käyttökohteisiin
Kokoluokat ovat 3” / 75 mm aina 6” / 150 mm asti. Soveltuvat erinomaisesti mm. paperi ja selluteollisuuden päällystyspastoille.
Ei tukkeutumia
Elintarvike ja lääketeollisuuden rakenteissa nesteen koskettamat teräsosat ovat kiillotettua haponkestävää terästä ja yhteet varustettuna joko tri-clamp tai IDF liittimillä.
Paikalla pesu
Suorat linjapesut ja tankokäsittely tarvittaessa, mikäli koskaan tukkeutuu.
Laajat putkistot
Muut kokoluokat ovat 8” / 200 mm aina 14” /356 mm asti vaimentamaan putkiston pysäytysaaltoshokkeja ja virtausaaltoja.

Standardikokoluokat ja rakennepaineet pienille laippakytkettäville läpivirtaaville joustaville putkipaineentasaimille.
Tyyppi / tilauskoodi	Koko	ANSI B16.5 mukainen laippakoko	Pituus ilman putkia	Leveys	Paino	Tiivistepesän ulkohalk	Kauluksen ulkohalk	Yksikön ulkohalk	Letkun ulkohalk	Putken pituus
	(litraa)		(mm)	(mm)	(kg)	(mm)	(mm)	(mm)	(mm)	(mm)
Pug 0.7 RF	2.6	3/4" 150#	813	102	17	41 mm	26 mm	89 mm	60 mm	679 mm
Pug 1.4 RF	5.3	1.0" 150#	813	114	19	41 mm	26 mm	99 mm	70 mm	679 mm
Pug 2.1 RF	8	1.25" 150#	813	142	30	52 mm	38 mm	122 mm	90 mm	680 mm
Pug 3.0 RF	11.5	1.5" 150#	813	168	43	52 mm	38 mm	154mm	116 mm	680 mm
Pug 4.5 RF	17	2.0" 150#	1168	168	56	74 mm	58 mm	154 mm	116 mm	1013 mm
