FlexOrber Low Pressure Sizes

Onko putkistonne äänekäs? Liialliset painevaihtelut putkistossa rikkovat pumput ja instrumentoinnin ennenaikaisesti. Ota yhteyttä ja ratkaisemme syke ongelmat.

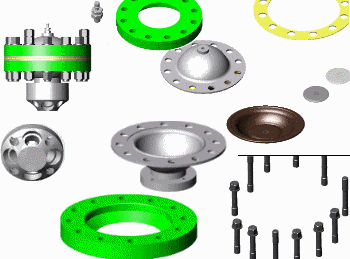

FlexOrber Low Pressure Drawing

Large Volume Sizes

Medium Volume Sizes

Small Volume Sizes

	Standardikokoluokat keskikorkea ja matalapaine paineentasaajille, varustettu PTFE-kalvoilla, vesimuovatut sileät tai kiillotetut nesteenkoskettavat osat. Käytetään mm. lääkkeiden, juomien ja kemikaalien annostelussa sekä öljyn ja kaasun korkeapainepumppauksessa. LP FLEXORBER -ohjelma PULSEGUARD Ltd:llä.
Tyyppi/ tilauskoodi	Koko	Rakenne-paine @93 C ? MAWP ?	Liitäntä (pumppuun)	Liitäntä järjes-telmään	Ei-huuh-deltava yhde	Pituus/ korkeus ilman putkia	Halkai-sija	Arvi-oitu paino	Varaosa-sarja- numero
316L tai ?	(litraa)	(Bar)	NPT	NPT	Flg tai BSP	(mm)	(mm)	(kg) / t	DW tai DF
*PIENI ----------------------------------------------------------------------*
SoG-SS	0.25	50	3/8"M x	1/4M	DN12PN	120	214	9	DF143
SoG-SS+PB	0.25	100	3/8"WN x	3/8" WN	DN12PN	120	214	12	DW143

SoG-SS	0.5	52	1/2"M x	3/8"M	DN20PN	140	198	9	DF160
SoG-SS+PB	0.5	155	1/2"WN x	1/2" WN	DN20PN	152	241	13	DW160

SoG-SS	1.0	34	3/4"M x	1/2"M	DN30PN	157	254	14	DF175
SoG-SS+PB	1.0	100	3/4"WN x	3/4" WN	DN30PN	152	260	20	DW175

SoG-SS	1.25	62	3/4"M x	1/2"M	ND40PN	178	279	27	DF187
SoG-SS+PB	1.25	110	3/4" WN x	3/4" WN	DN40PN	178	290	32	DW187
*KESKIKOKOINEN --------------------------------------------------------------------*
SoG-SS	1.64	32	1.0" M x	3/4"M	DN50PN	180	270	22	DF200
SoG-SS+PB	1.5	96	1.0" WN x	1.0" WN	DN50PN	203	290	40	DW200

SoG-SS	2.5	28	1.25" M x	1.0"M	DN60PN	196	290	24	DF223
SoG-SS+PB	2.15	89	1.25" WN x	1.25"WN	DN60PN	196	308	45	DW223

SoG-SS	3.8	35	1.5" M x	1.0"M	DN70PN	185	351	35	DF268
SoG-SS+PB	3.8	86	1.5" WN x	1.5" WN	DN70PN	220	370	60	DW268

SoG-SS	5.7	48	2.0" M x	1.5"M	DN80PN	231	432	67	DF305
SoG-SS+PB	5.3	80	2.0" WN x	2.0" WN	DN80PN	250	470	77	DW305
*SUURI ----------------------------------------------------------------------*
SoG-SS	7.2	41	2.5" M x	2"M	DN100PN	292	452	31	DF345
SoG-SS+PB	6.8	75	2,5" WN x	2" WN	DN100PN	292	482	48	DF345

SoG-SS	10.5	25	3.0" M x	2"M	DN125PN	316	500	50	DF400
SoG-SS+PB	10.0	50	2.5" WN x	2.5" WN	DN125PN	316	535	91	DF400

SoG-SS	16.0	24	3.0" M x	3"M	DN150PN	337	584	60	DF450
SoG-SS+PB	14.75	83	3.0" WN x	3"WN	DN150PN	337	635	90	DF450

PB = Putkistoalusta, ks. http://www.pulseguard.co.uk/pulsation-dampers-site/Y-Tbase-block-anim_showme.gif
WN = hitsaussauman valmistus 37.5 asteessa, 1.5 mm juurella.
